Шкафы учёта

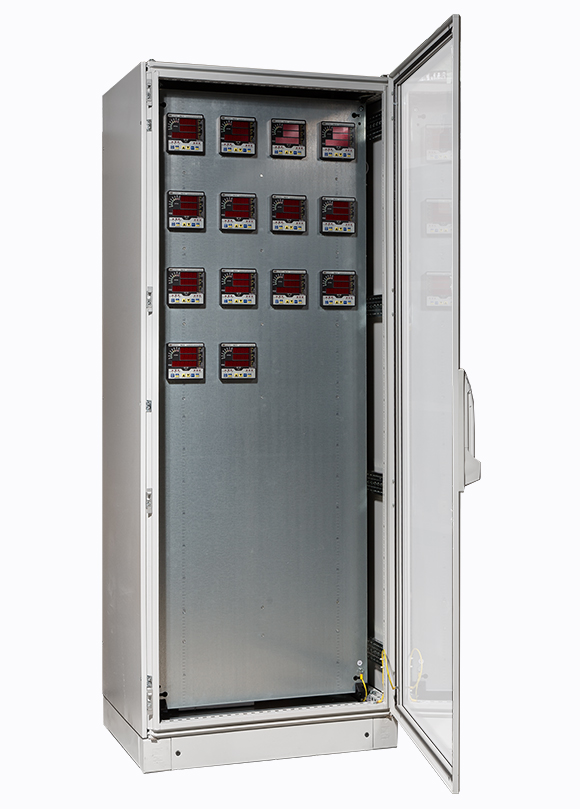

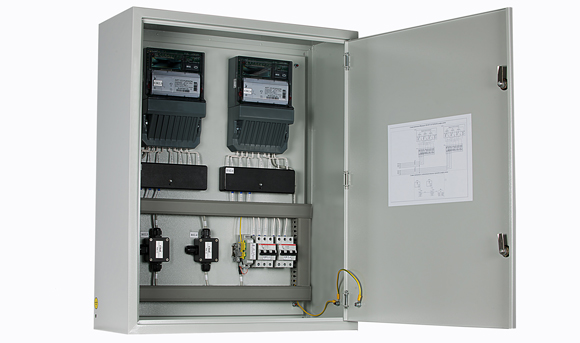

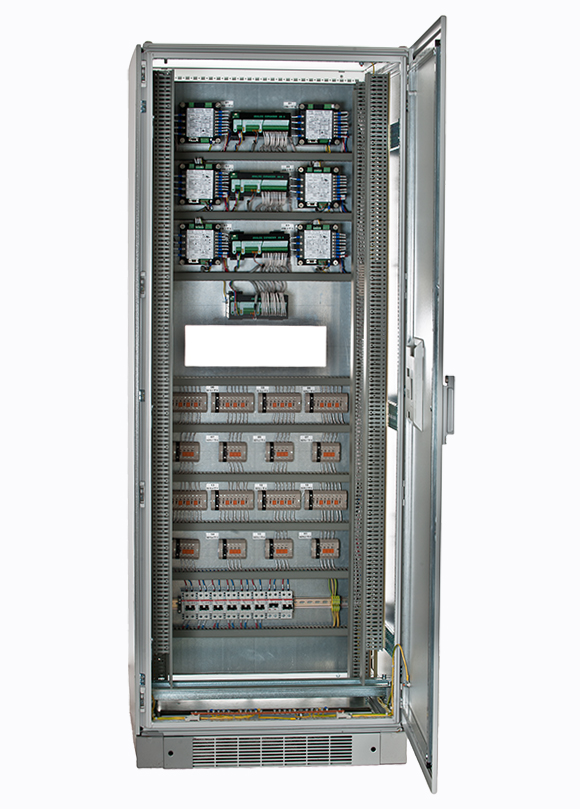

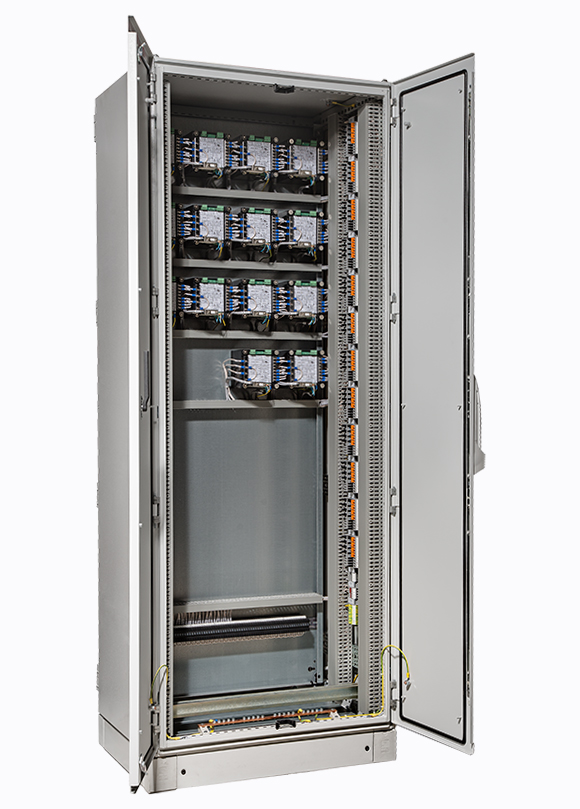

Шкаф учёта электроэнергии (ШУ) предназначен для технического/коммерческого учёта в одно- и трёхфазных сетях переменного тока с напряжением 380/220В и частотой 50Гц.

ШУ выполнены в виде сварной металлической конструкции настенного или напольного исполнения с вмонтированной аппаратурой для коммутации.

Габаритные размеры

Под каждый проект мы подберём для Вас нужные размеры шкафов. Они могут варьироваться:

  • Ширина: от 260 до 1000 мм.

  • Высота: от 500 до 2200 мм.

  • Глубина: от 150  до 1000 мм.


При выборе размера шкафа всегда учитываем запасное место для удобного монтажа и расположения кабелей. Например, при глубине оборудования 800 мм целесообразно взять шкаф глубиной 1000 мм.

Для защиты счётчиков прямого включения, а также цепей их нагрузок от токов перегрузки и короткого замыкания применяются автоматические выключатели с комбинированными расцепителями. В случае использования вместо автоматических выключателей разъединителей (выключателей нагрузки) функции защит возлагаются на вышестоящие устройства, а коммутационный аппарат используется для целей отключения при замене или техническом обслуживании счётчика. Для аналогичных целей в ШУ со счётчиками трансформаторного включения применяется испытательная коробка.

Класс защиты IP

В зависимости от типа шкафа класс защиты от воздействия окружающей среды варьируется от IP 31 до IP 65 в зависимости от типа шкафа.
