Разветвитель интерфейсов КРП-3

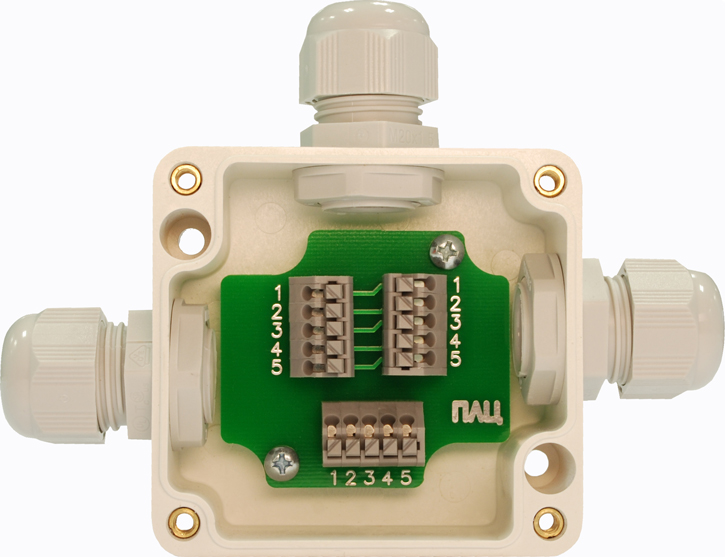

Разветвитель интерфейса КРП-3 (пластиковый корпус) — пассивное соединительное устройство для подключения приёмников передатчиков сигналов интерфейса RS-422/485.

Разветвители предназначены для ответвления цифровых и аналоговых линий, в том числе — при создании автоматизированных информационно измерительных систем коммерческого учёта электроэнергии (АИИС КУЭ).

Кабели подсоединяются с помощью безвинтовых нажимных клеммников типа DG250 3.5 06P 11. Пластиковые герметичные кабельные вводы типа М20х1,5.

Основные характеристики:

Исполнение устройства: настенное

Класс защиты от внешних воздействий: IP65

Количество проводников в шине, шт.: не более 5

Количество подключаемых к шине устройств, шт.: не более 1

Тип контакта: зажимной

Максимальное сопротивление контакта, мОм: 20

Максимально допустимое напряжение, В: 300

Максимальный ток через контакт, А: 8

Максимальное сечение провода, мм.кв: 0,75

Тип герметизированного ввода: М20х1,5

Допустимый внешний диаметр кабеля (определяется гермовводом), мм: 6-12, 10-14

Габаритные размеры корпуса (ВхШхГ), мм: 74х78х38
